Назначение
Флуоресцентная станция Leica AF7000 представляет собой специализированную модульную систему для микроскопии, предназначенную для визуализации живых клеток с контролем их состояния в режиме реального времени, документированием и обработкой изображений.
Основные возможности

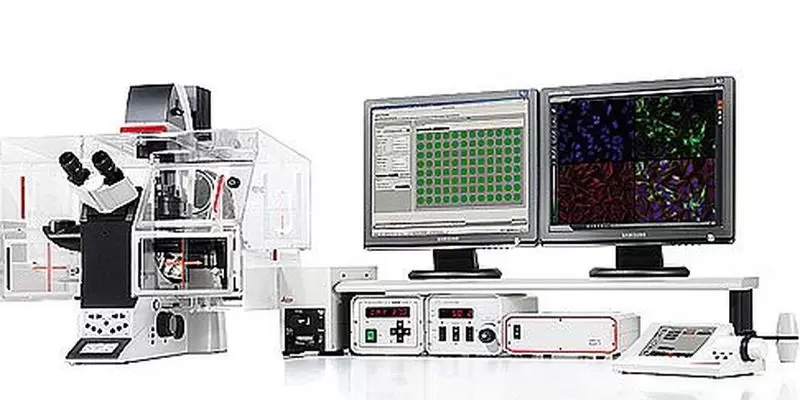

Leica AF7000 является флагманом линейки AF (Advanced Widefield System Line). Установленная в ЦКП ИЭФБ РАН система состоит из инвертированного микроскопа Leica DMI6000B с моторизированным столиком и модулем автофокусировки, ртутной лампы, двух цифровых фотокамер (черно-белой для детекции флуоресценции и цветной – для микроскопии в проходящем свете), инкубатора с системой термостатирования и подачи CO2, модулем удаленного управления микроскопом и персонального компьютера с установленным программным обеспечением (ПО) Leica LAS-AF.
Основные режимы работы включают микроскопию в проходящем свете, дифференциальный контраст и флуоресцентную микроскопию. В ходе работы имеется возможность создавать автоматические последовательности действий, включающие все эти режимы.
Высокоскоростное колесо внешних фильтров, позволяет осуществлять быстрое переключение длин волн (27-36 мс). Внешний источник света включает в себя затвор, имеющий время переключения 6 мс.
Система AF7000 содержит модуль автоматической фокусировки SuperZ Galvo fine focus, обеспечивающий скоростную высокоточную фокусировку по оси Z для всех объектов и имеющий увеличенный до 250 мкм диапазон перемещений с шагом 61 нм. Модуль совместим со слайд-камерами, чашками Петри, микропланшетами и различными климатическими камерами для живых клеток.
Исследуемые образцы размещаются в акриловом инкубаторе большого объема с системой термостатирования и подачей CO2, что позволяет снизить образование конденсата на крышке культуральных чашек и обеспечить оптимальные условия жизнедеятельности клеток.
Программное обеспечение Leica LAS-AF обеспечивает удобство и полное управление системой, а также обладает широким функционалом по обработке полученных изображений и количественных измерений результатов экспериментов. Так, ПО позволяет накладывать друг на друга неограниченное число снимков, сделанных в разных режимах (например, на разных длинах волн) для получения финального изображения (multi-channel overlay). Имеются интегрированные алгоритмы 2D и 3D деконволюции (восстановление резкости размытых изображений).
Режимы съемки:
- интервальная (покадровая, замедленная) съемка с последующей анимацией;
- интервальная съемка одновременно нескольких участков препарата;
- сканирующая съемка с последующей 3D-реконструкцией объекта;
- создание панорам путем сшивки большого числа снимков;
Программное обеспечение системы позволяет экспортировать полученные изображения в форматах LIF, AVI, MOV, TIFF, JPEG и др.
Модуль удаленного управления SmartTouch Panel STP6000 с сенсорным экраном обеспечивает управление всеми автоматическими функциями микроскопа с помощью такого же графического интерфейса как и ПО Leica LAS-AF. Кроме того, модуль имеет колесо фокусировки для тонкой и грубой настройки, ручки управления регулировкой столика по осям х, у и одиннадцать программируемых кнопок.
Ключевые особенности
- Проведение экспериментов по высокоскоростной интервальной съемке в 3D в реальном времени.
- Высокоскоростные цифровые камеры высокого разрешения для различных задач.
- Наличие большого числа внешних фильтров.
- Высокоскоростная автоматическая точная фокусировка.
- Наличие 4-х входных и 4-х выходных каналов для передачи триггерных сигналов.
- Возможность проведения экспериментов с использованием эффекта резонансного переноса энергии флуоресценции, а также микроскопии полного внутреннего отражения (требуются дополнительные модули).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип микроскопа | Инвертированный Leica DMI6000 B с XY-моторизованным 3-х платным столиком, 6-ти позиционным револьвером объективов и модулем автофокусировки по Z-оси |
| Источник света | Внешний, Leica EL6000 с аттенюатором и скоростным затвором; галогеновая лампа мощностью 100 Вт, интенсивность света 3.5 Вт (с инфракрасным фильтром на конце световода) |
| Объективы | 5х, 10х, 20х, 40х, 63х (сухие), 100х (масляная иммерсия) |
| Конденсор | Моторизованный S1-S28 с фиксированной головкой S28/0.55 и 7-ми позиционной турелью призм |
| Турель объективных призм дифференциально-интерференционного контраста | 4-х позиционная, моторизованная |
| Поляризатор | Моторизованный |
| Моторизованный | Моторизованный, включая моторизованные полевую диафрагму, магазин для 2-х фильтров и затвор |
| Колесо внешних фильтров | До 4-х шт., количество позиций в колесе – 5 шт., скорость переключения 27 мс (смежная позиция), 36 мс (максимально удаленная). |
| Наборы фильтров |
|
| Инкубатор | Тип BL X, поддержание температуры в диапазоне 3-20 ºС выше комнатной с шагом 0.1 ºС, точность установки – 0.1 ºС. |
| Установленные цифровые фотокамеры | Leica DFC360 FX – черно-белая CCD камера с охлаждением с помощью элемента Пельтье. Разрешение – 1.4 Мпикс., максимальная скорость съемки 20 кадров/c для полного кадра и более 100 кадров/с в режиме биннинга 8x8. Leica DFC495 – цветная CCD камера с охлаждением. Разрешение 8 Мпикс., максимальная скорость съемки – до 16 кадров/c в режиме прогрессивной развертки SXGA и до 4 – при максимальном разрешении. |
| Тубус | Бинокулярный с линзой Бертрана |
